Un banco de carga resistivo prueba la potencia activa (kW) a un factor de potencia de 1,0. Ese valor unitario, un factor de potencia de 1, significa que la carga solo consume potencia activa. Un banco de carga reactivo prueba la potencia reactiva (kVAR) simulando cargas inductivas o capacitivas, a menudo a un factor de potencia de 0,8. Estos bancos de carga cumplen diferentes propósitos, y la distinción es importante para cualquiera que realice pruebas con bancos de carga en generadores, sistemas SAI o demás equipos de energía. El tipo incorrecto deja el equipo con pruebas insuficientes o produce resultados engañosos. Una carga reactiva exige los sistemas de excitación y regulación de voltaje; una unidad resistiva no puede hacerlo. Los técnicos que omiten este paso se arriesgan a perder tiempo de prueba y a tener una falsa confianza en el equipo.

Puntos clave

• Un banco de carga resistivo prueba la potencia activa (kW) a un factor de potencia de 1,0, simulando cargas como luces y calentadores.
• Un banco de carga reactivo prueba la potencia reactiva (kVAR) a un factor de potencia de 0,8, simulando motores y transformadores.
• Los bancos de carga resistivos son adecuados para el mantenimiento de rutina de generadores y para prevenir la acumulación de combustible no quemado (wet stacking).
• Los bancos de carga reactivos son esenciales para probar la regulación de voltaje y los sistemas de excitación en sistemas críticos.
• Los bancos de carga combinados proporcionan las pruebas más realistas al aplicar cargas activas y reactivas de manera conjunta.

¿Qué es un banco de carga?

Un banco de carga es un dispositivo que aplica una carga eléctrica artificial y controlada a una fuente de alimentación. Los ingenieros lo utilizan para verificar la capacidad, el rendimiento y la confiabilidad sin conectar el equipo a la carga real de la instalación. La unidad absorbe la energía que produce la fuente y la disipa en forma de calor o campo magnético. Esta configuración permite a los técnicos llevar un generador o sistema SAI a su potencia nominal según se requiera, de forma segura y repetible.

Propósito de las pruebas con bancos de carga

Las pruebas con bancos de carga confirman que una fuente de energía puede soportar su capacidad nominal y funcionar de manera eficiente. La prueba revela problemas operativos antes de que surjan durante el servicio. Un generador o sistema SAI rara vez experimenta una carga completa o sostenida durante el funcionamiento normal, por lo que las fallas ocultas pueden permanecer inactivas hasta que un corte de energía las ponga al descubierto. Las pruebas de carga controladas sacan a la luz esas debilidades.

La práctica ofrece varios beneficios concretos:

• Verificar que un generador mantenga la máxima potencia durante períodos prolongados, no solo durante un arranque con carga ligera.

• Prevenir la acumulación de residuos (wet stacking) en unidades diésel quemando el combustible no quemado, el carbón y el hollín.

• Exigir de forma simultánea los reguladores de voltaje y los subsistemas de enfriamiento, suministro de combustible y escape.

• Confirmar la preparación para sitios de misión crítica, como centros de datos u hospitales.

• Cumplir con los mandatos de pruebas anuales de NFPA 110 y las obligaciones de seguros o códigos de incendios.

Por qué importa el tipo de carga

Los bancos de carga resistivos y reactivosson los dos métodos principales para probar grupos electrógenos de emergencia. El tipo elegido determina qué demuestra realmente la prueba. Una unidad resistiva valida la potencia activa en kW. Una unidad reactiva valida la potencia aparente en kVA y la respuesta del sistema a la corriente en retraso. Ninguno sustituye al otro.

La precisión de la prueba también depende de cómo se aplique la carga. Un plan adecuado avanza gradualmente por el 25, 50, 75 y 100 por ciento de la capacidad nominal con tiempos de permanencia en cada nivel. Los procedimientos de prueba con banco de carga para grupos electrógenos deben seguir este patrón.

Las pruebas con carga resistiva en generadores de emergencia demuestran la capacidad en kW y el comportamiento térmico. Las pruebas de carga en un generador con carga reactiva demuestran el control de excitación y voltaje. Los bancos de carga combinados demuestran ambos aspectos a la vez.

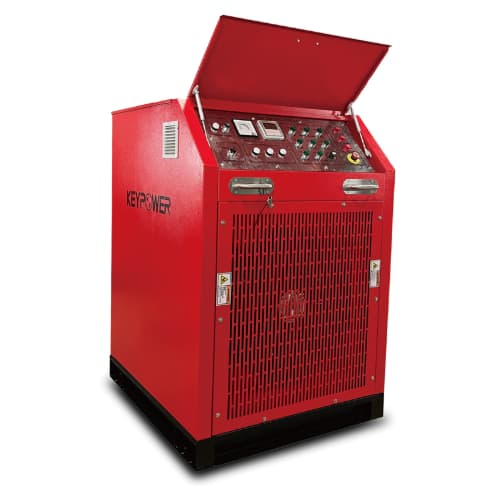

¿Qué es un banco de carga resistivo?

Un banco de carga resistivo convierte la energía eléctrica en calor mediante resistencias de potencia. Este calor se disipa por aire o agua, utilizando medios forzados o convección. La unidad presenta una carga de factor de potencia de 1,0 y simula el consumo de potencia activa en kW. Las cargas resistivas consumen potencia activa sin ningún desfasaje. Esta simplicidad facilita el cálculo y la gestión del consumo de energía.

Cómo funciona

El banco de carga resistivo utiliza bancos de resistencias para consumir corriente en fase con el voltaje. Un factor de potencia de 1 significa que la carga solo consume potencia activa. Las cargas resistivas puras, como la iluminación incandescente y los elementos de calefacción resistivos, se comportan de la misma manera. El banco avanza por niveles de carga para someter a esfuerzo la fuente de alimentación. Los técnicos monitorean el voltaje, la corriente y la temperatura en cada paso. La unidad evalúa la capacidad en kW y el rendimiento térmico. No prueba los efectos de la potencia reactiva que exigen los sistemas de regulación de voltaje y excitación.

Aplicaciones del banco de carga resistivo

Los bancos de carga resistivos sirven para varios objetivos de prueba. Los usos comunes incluyen:

• Probar generadores a su capacidad nominal

• Verificar el rendimiento del sistema después de la instalación

• Realizar mantenimientos regulares para prevenir la acumulación de combustible no quemado (wet stacking)

Las pruebas con banco de carga mediante una unidad resistiva confirman la capacidad en kW. Los bancos de carga de este tipo son adecuados para revisiones rutinarias de mantenimiento. Las pruebas solo con banco de carga resistivo dejan los efectos reactivos sin probar. Los ingenieros que necesitan una verificación completa combinan bancos de carga para obtener una cobertura total.

¿Qué es un banco de carga reactiva?

Un banco de carga reactiva simula cargas inductivas y/o capacitivas. Convierte energía eléctrica en un campo magnético en lugar de calor. Este comportamiento permite que la unidad pruebe la capacidad en kVA bajo diferentes factores de potencia. El equipo reproduce el desfase entre la tensión y la corriente que generan los dispositivos magnéticos reales. Los técnicos lo utilizan para verificar cómo una fuente de energía maneja la corriente que no se mantiene en fase con la tensión.

Cómo funciona

La unidad combina bobinas de reactores y bancos de condensadores para desfasar la corriente respecto a la tensión. Los elementos inductivos hacen que la corriente se retrase respecto a la tensión, mientras que los elementos capacitivos hacen que se adelante. La tabla a continuación muestra cómo se comporta cada tipo.

Al combinar elementos resistivos, inductivos y capacitivos, el banco de carga reproduce las complejas cargas del mundo real que se encuentran en los sistemas eléctricos. Los operadores pueden configurar la unidad con factores de potencia inductivos (en retraso) o capacitivos (en adelanto). Esta flexibilidad separa las pruebas de bancos de carga reactiva de las simples comprobaciones resistivas.

Aplicaciones de los bancos de carga reactiva

Los bancos de carga reactiva replican un factor de potencia en retraso o en adelanto. Dicha capacidad es vital para las pruebas completas de motores y alternadores. El alternador debe mantener la tensión estable mientras la corriente se retrasa, y solo una carga reactiva expone una respuesta de excitación débil. Las pruebas con bancos de carga reactiva también emulan cargas de tipo motor y verifican el factor de potencia, lo cual es importante para la puesta en marcha de sistemas UPS y centros de datos.

Un banco de carga reactiva no prueba un sistema a plena carga por sí solo. La unidad somete a tensión el lado reactivo del rendimiento, no todo el rango de potencia aparente. Los ingenieros combinan bancos de carga inductiva o bancos de carga capacitiva con unidades resistivas para una cobertura completa. Utilizados por sí solos, los bancos de carga reactiva confirman la excitación y la regulación de tensión, pero dejan sin probar la capacidad en kW.

Bancos de carga resistivos frente a reactivos: diferencias clave

Factor de potencia y simulación de carga

La división más clara entre estos dos tipos de bancos de carga radica en el factor de potencia que presentan. Un banco de carga resistiva absorbe corriente en fase con la tensión y mantiene un factor de potencia de 1. Ese valor de unidad significa que la unidad consume únicamente potencia real, medida en kW. Un banco de carga reactiva desasa la corriente y normalmente funciona con un factor de potencia en retraso de 0,8. La unidad consume potencia reactiva, medida en kVAR, y somete a tensión al sistema de excitación de una manera que una unidad resistiva no puede.

Esta diferencia determina lo que simula cada prueba. Un banco de carga resistiva imita la iluminación, los calefactores y el componente de unidad de las cargas de motores. Un banco de carga reactiva imita motores, transformadores y otros dispositivos magnéticos. Por lo tanto, el factor de potencia del sistema bajo prueba decide qué unidad revela la verdad sobre el rendimiento.

Comparativa de capacidades de prueba

Los dos diseños demuestran cosas diferentes, y cada uno deja un vacío que el otro llena. Las pruebas con bancos de carga resistiva verifican que el grupo electrógeno produzca una salida del 100 % a un factor de potencia de 1,0, lo que confirma que el motor y el sistema soportan la carga completa sin sobrecalentarse. También comprueban el aceite, el combustible y los sistemas críticos del motor, y queman los depósitos de carbón para evitar la acumulación de hollín húmedo (wet stacking). La duración típica de la prueba llega hasta las 8 horas, y de 18 a 24 horas para algunos requisitos gubernamentales y militares.

Las pruebas con bancos de carga reactiva miden la capacidad nominal completa en kVA a un factor de potencia de 0,8. La carga reactiva suministra aproximadamente el 75 % de la potencia nominal resistiva y funciona en paralelo con el banco de carga resistiva. Esta configuración confirma la calibración correcta de los sistemas de reparto de carga y regulación de tensión en instalaciones en paralelo. Por lo tanto, un banco de carga resistiva-reactiva de 0,8 fp cubre ambos aspectos a la vez.

La comparación expone la limitación fundamental de cada lado. Las pruebas resistivas por sí solas no revelan cómo un sistema maneja la potencia reactiva. Las pruebas reactivas por sí solas no aplican la carga de potencia real completa. Los bancos de carga reactiva también cuestan más, por lo que los ingenieros los reservan para nuevas instalaciones y generadores de respaldo críticos con grandes cargas de motores. El kVA del generador rara vez se deteriora una vez comprobado, lo que hace que las revisiones resistivas de rutina sean la opción predeterminada práctica. La elección entre resistivo y reactivo, en resumen, se reduce a si la prueba debe demostrar la capacidad en kW o el comportamiento en kVA bajo una carga inductiva.

Pruebas con banco de carga combinado

Por qué las pruebas realistas necesitan ambos

Bancos de carga combinados resistivos y reactivos aplican carga real y reactiva juntas. Esta combinación produce la simulación más realista de las condiciones del mundo real. Las cargas de campo rara vez se sitúan en un factor de potencia unitario. Los motores, transformadores y dispositivos magnéticos extraen corriente desfasada con respecto a la tensión. Una prueba que ignora este comportamiento cuenta solo la mitad de la historia.

Una unidad combinada cierra esa brecha. El equipo puede realizar pruebas a un factor de potencia no unitario (inductivo). También puede probar el grupo electrógeno por completo a su capacidad nominal del 100% en kVA. Las resistencias y los inductores se conmutan de forma independiente, por lo que los operadores pueden realizar pruebas puramente resistivas, puramente inductivas o con factores de potencia inductivos variables. Las funciones capacitivas también están disponibles si se especifican. Este enfoque admite pruebas completas de motores y alternadores en todo el rango de potencia aparente.

Los beneficios se dividen en tres áreas:

• Pruebas completas de factor de potencia

• Validación realista del sistema

• Cumplimiento de las normas internacionales

Cuándo elegir una unidad combinada

Un banco de carga combinado resistivo y reactivo es adecuado para trabajos de puesta en marcha y sistemas críticos de respaldo. Las nuevas instalaciones con grandes cargas de motores exigen la demostración de la regulación de tensión bajo corriente inductiva. Los sitios con generadores en paralelo necesitan verificar el reparto de kVAR. Los bancos de carga combinados resistivos y reactivos cubren ambas necesidades en una sola prueba.

El mantenimiento de rutina rara vez justifica el costo adicional. Una unidad exclusivamente resistiva maneja bien la eliminación de acumulación de carbono y la prevención de acumulación de líquido en el escape. Los ingenieros reservan las pruebas con bancos de carga reactiva para los casos en que la respuesta de excitación importa. Los sitios que esperan perfiles de carga cambiantes deben evaluar la flexibilidad de una unidad combinada. La conmutación independiente de resistencias e inductores permite que una sola máquina sirva para varios planes de prueba. Los compradores deben confirmar el factor de potencia requerido, el rango de kVA y si los futuros proyectos necesitarán capacidad capacitiva. Los bancos de carga combinados ofrecen así un valor duradero en toda la flota de equipos.

¿Es suficiente un banco de carga resistivo?

Un banco de carga resistivo es suficiente para las comprobaciones de capacidad en kW. Demuestra que un generador mantiene la potencia real y que los sistemas de motor, refrigeración y combustible resisten bajo tensión térmica. Deja sin probar los efectos de la potencia reactiva en la regulación de tensión y los sistemas de excitación. Esa brecha importa siempre que el sitio haga funcionar motores, transformadores u otras cargas magnéticas.

Lo que omiten las pruebas exclusivamente resistivas

Las pruebas con bancos de carga resistivos reproducen cargas de potencia real, como elementos de iluminación y calefacción. No reproducen el comportamiento de la potencia reactiva. El generador nunca experimenta corriente inductiva o capacitiva, por lo que su respuesta a cualquiera de estas condiciones sigue siendo desconocida.

Sin pruebas con banco de carga reactiva, la unidad nunca se evalúa a su factor de potencia nominal. Por lo tanto, los impactos en la eficiencia vinculados al factor de potencia permanecen ocultos.

Riesgos de las pruebas de bancos de carga incompletas

Las pruebas incompletas producen resultados de aprobación engañosos. Una unidad puede funcionar perfectamente con un factor de potencia unitario y aun así fallar en servicio.

La estabilidad de voltaje a carga nominal indica la salud del alternador y del regulador. Los reguladores defectuosos o los devanados del alternador quedan sin diagnosticar cuando las pruebas de bancos de carga omiten el lado reactivo. El comportamiento en la transición de carga tampoco se confirma. Los operadores confían falsamente en esto ante un corte de energía. Combinar bancos de carga reactiva con unidades resistivas cierra esta brecha.

Elegir Resistivo o Bancos de Carga Reactiva

Adaptar el Banco de Carga a su Equipo

El equipo bajo prueba establece el objetivo de prueba, y el objetivo determina el tipo de banco de carga. Un generador necesita comprobación de la capacidad en kW y la regulación de voltaje. Un sistema UPS necesita comprobación del rendimiento bajo carga distorsionada y no lineal. Los centros de datos y los sitios de telecomunicaciones suelen operar generadores en paralelo, lo que añade el reparto de carga reactiva a la lista.

Los bancos de carga resistiva son adecuados para pruebas de generadores, pruebas de UPS y mantenimiento rutinario. Su construcción simple los hace rentables para trabajos preventivos como la eliminación de acumulación de carbón. Los bancos de carga reactiva proporcionan cargas inductivas o capacitivas a sistemas UPS, transformadores y motores. Los equipos los eligen donde el factor de potencia y el comportamiento reactivo importan.

Una unidad resistiva evalúa la capacidad en kW de un generador. Una unidad reactiva prueba la capacidad en kVA bajo diferentes factores de potencia. Por lo tanto, las pruebas de generadores se benefician de la capacidad reactiva siempre que el comportamiento del factor de potencia importe. Los sitios con generadores en paralelo hacen que esa capacidad sea esencial.

KEYPOWER ilustra cómo un único proveedor puede cubrir ambos caminos. Fundada en 1998, la empresa opera una fábrica de más de 66.000 metros cuadrados con una capacidad anual de 5.000 unidades. Su red global abarca más de 100 países y cuenta con certificación OEM, CE e ISO. KEYPOWER ofrece bancos de carga en tipos resistivos e inductivos junto con generadores diésel de 6 kVA a 4375 kVA, compatibles con Cummins, Perkins, MTU, Volvo y otras marcas de motores.

Preguntas que Debe Hacer Antes de Comprar

Los compradores deben confirmar primero la clasificación continua en kW y kVA. Luego deben verificar el rango de voltaje y frecuencia, el tamaño mínimo del escalón de carga, el ciclo de trabajo, el método de enfriamiento, la portabilidad y las necesidades de registro de datos. Estos detalles deciden si la unidad coincide con el plan de prueba sin sobrecalentarse ni funcionar por debajo de lo esperado.

El factor de potencia merece su propia línea de preguntas. La mayoría de los generadores diésel están clasificados a un FP de 0.8, y la relación kW = kVA × FP permite convertir entre ambos. El FP en retraso proviene de cargas inductivas como motores y transformadores, y los generadores lo manejan eficientemente. El FP en adelanto proviene de cargas capacitivas como bancos de condensadores y baterías, y puede causar inestabilidad de voltaje. Los compradores deben confirmar el tipo de FP de la carga y consultar a un ingeniero eléctrico para evitar un desajuste entre la clasificación del generador y la carga conectada.

Una breve lista de verificación mantiene la conversación productiva:

• ¿La cobertura de kW/kVA coincide con las necesidades actuales de prueba y puede expandirse?

• ¿Está la unidad clasificada para servicio continuo o intermitente?

• ¿Se incluyen protecciones contra sobretemperatura, sobrecarga y cortocircuito?

• ¿Se proporcionan informes de prueba, certificados y manuales?

• ¿Está disponible la opción de compra, alquiler o soporte externalizado?

Para el mantenimiento de generadores, un banco de carga resistiva suele ser la opción más común. Aplica potencia real, verifica la salida bajo carga y admite comprobaciones térmicas. Si la aplicación también requiere validación del factor de potencia o de la UPS, los compradores deben consultar por un modelo reactivo o resistivo-reactivo en su lugar. Esa única pregunta separa una compra adecuada de la compra correcta.

Un banco de carga resistiva prueba la potencia real a un factor de potencia de 1.0. Un banco de carga reactiva prueba la potencia reactiva a un factor de potencia de 0.8. Las unidades combinadas ofrecen la simulación más realista.

La elección correcta depende del equipo y de los objetivos de prueba. Un generador que solo necesita verificación en kW puede adaptarse a una unidad resistiva. Los sistemas críticos con grandes cargas de motores a menudo exigen también pruebas de carga reactiva.

Los lectores deben evaluar primero las necesidades de su aplicación. Luego pueden consultar a un experto para confirmar la configuración correcta. Los bancos de carga varían en clasificación y factor de potencia, por lo que la orientación de expertos evita una discrepancia costosa. Póngase en contacto con un proveedor calificado para obtener una recomendación personalizada.

Preguntas Frecuentes

¿Qué tipo de banco de carga es adecuado para el mantenimiento rutinario de generadores?

Un banco de carga resistiva se adapta a la mayoría de los trabajos de mantenimiento rutinario. Aplica potencia real a un factor de potencia de 1.0, verifica la salida en kW y elimina los depósitos de carbón que causan acumulación de hollín húmedo. Los equipos reservan las pruebas reactivas para la puesta en marcha o para sitios con grandes cargas de motores.

¿Puede un banco de carga reactiva reemplazar a una unidad resistiva?

No. Un banco de carga reactiva somete a tensión la excitación y la regulación de voltaje a un factor de potencia en retraso, a menudo de 0,8. Por sí solo, no aplica una carga de potencia real completa. La verificación completa requiere ambos tipos, ya sea como unidades separadas o como una máquina combinada.

¿Qué factor de potencia debe especificar un comprador?

La mayoría de los generadores diésel tienen una clasificación en placa de características con un factor de potencia (PF) de 0,8. Los compradores deben adaptar el banco de carga a dicha clasificación y confirmar si el sitio opera cargas inductivas como motores y transformadores. Un ingeniero electricista puede confirmar la configuración correcta antes de la compra.

¿Cómo contribuye la prueba con banco de carga al cumplimiento de la norma NFPA 110?

La norma NFPA 110 exige la realización de pruebas anuales en los sistemas de suministro de energía de emergencia. Las pruebas con banco de carga proporcionan la carga controlada y medible que esta norma exige. Una unidad resistiva cubre las verificaciones de kilovatios (kW), y una unidad combinada añade la verificación reactiva para instalaciones críticas.

¿KEYPOWER suministra ambos tipos de banco de carga?

Sí. KEYPOWER ofrece bancos de carga de tipo resistivo e inductivo. La empresa también fabrica generadores diésel desde 6 kVA hasta 4375 kVA, compatibles con motores Cummins, Perkins, MTU y Volvo. Su red global abarca más de 100 países.
