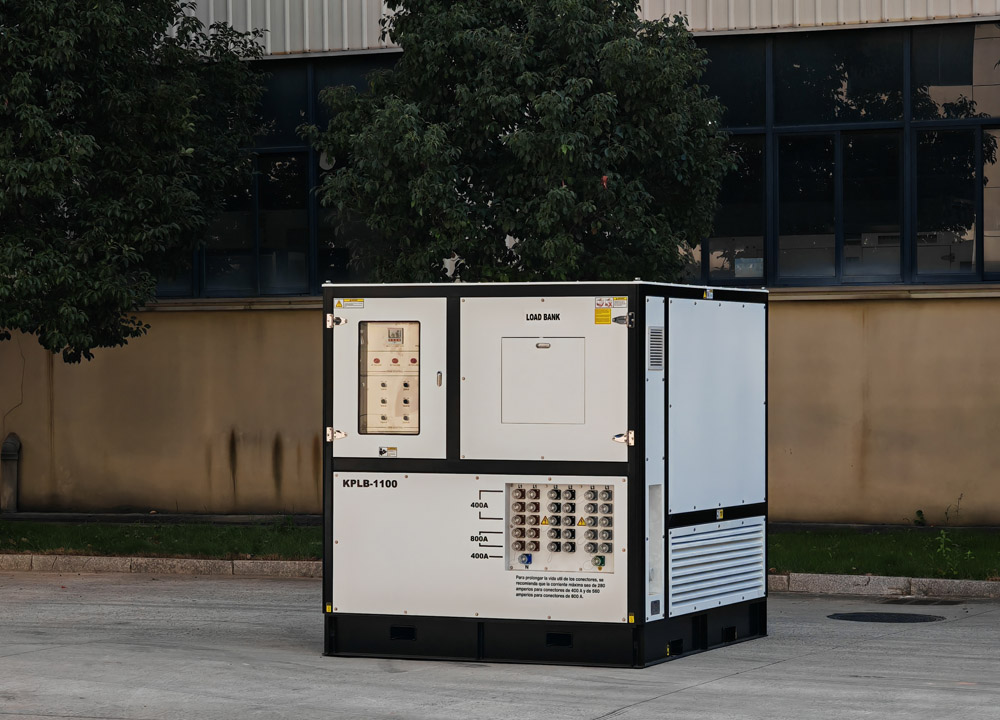

En el campo de las pruebas de potencia y equipos eléctricos, a menudo oímos hablar del "banco de carga artificial". Muchas personas se preguntan: ¿por qué un dispositivo que consume electricidad se llama "carga artificial"? ¿Cuál es la diferencia entre este y las "cargas reales" que usamos a diario, como lámparas, motores y electrodomésticos?

De hecho, el núcleo de una carga artificial no es un "consumo de energía inútil", sino una simulación precisa. Los equipos eléctricos reales funcionan bajo condiciones complejas y variables. Un banco de carga artificial, utilizando los tres componentes eléctricos básicos (resistor (R), inductor (L) y capacitor (C)), replica las características eléctricas de diversas cargas, proporcionando un "chequeo de condiciones de funcionamiento completo" para grupos electrógenos, sistemas UPS, transformadores, aparamenta y más.

Las tres cargas artificiales RLC tienen cada una sus propias funciones, complementándose entre sí para cubrir la gran mayoría de los escenarios de carga en los sistemas de energía. En este artículo, desglosaremos en lenguaje sencillo la lógica de funcionamiento, las diferencias características y las aplicaciones prácticas de estas tres cargas artificiales fundamentales, para que pueda comprender la lógica básica detrás de las pruebas de potencia.

I. La base: Carga resistiva pura – El "consumidor de energía estable" de los sistemas eléctricos

La carga resistiva es el tipo de carga más básico y utilizado en un banco de carga, y es la que más se acerca a la comprensión del público general sobre el consumo de energía, correspondiendo a dispositivos puramente resistivos en la vida diaria como calentadores de agua eléctricos, lámparas incandescentes y elementos calefactores eléctricos.

Su principio de funcionamiento es simple y directo, siguiendo la ley de Joule: cuando la corriente pasa a través de elementos de resistencia de potencia especialmente diseñados, la energía eléctrica se convierte al 100% en calor, que luego se disipa en el aire a través de sistemas de refrigeración como ventiladores y rejillas de disipación de calor, consumiendo así de manera constante la potencia activa de salida de la fuente de energía bajo prueba. Todo el proceso no genera campo magnético, no almacena energía eléctrica y simplemente consume energía.

En términos de características eléctricas, el voltaje y la corriente de una carga resistiva están perfectamente en fase, sin diferencia de fase. El factor de potencia es siempre 1 y el estado operativo es extremadamente estable. Los ingenieros pueden controlar con precisión el consumo de energía ajustando el número de etapas de resistencia conectadas en paralelo, simulando condiciones de funcionamiento en estado estacionario de la fuente de alimentación.

En las pruebas reales, las cargas resistivas abordan principalmente la verificación básica de la estabilidad de la fuente de alimentación. Por ejemplo, se utilizan para probar la estabilidad de voltaje y frecuencia de los grupos electrógenos en condiciones de carga nula, carga completa y sobrecarga, para verificar la capacidad de suministro de energía continua de los sistemas UPS y para eliminar depósitos de carbón en generadores que han estado funcionando con poca carga durante períodos prolongados. Cualquier prueba que requiera medir la potencia activa nominal y la capacidad de carga en estado estacionario de una fuente de energía depende de cargas resistivas.

II. El jugador dinámico: Carga inductiva pura – Simulando el "consumo de energía de campo magnético" de los equipos industriales

La mayoría de los equipos industriales en nuestra vida diaria no son puramente resistivos. Las bombas, ventiladores, compresores, motores y otros dispositivos con bobinas exhiben características de carga inductiva durante su funcionamiento. La carga artificial inductiva está diseñada específicamente para replicar dichas cargas industriales.

El componente central de una carga inductiva es una bobina de cobre aislada, y su lógica de funcionamiento es completamente diferente a la de una carga resistiva. En lugar de convertir directamente la energía eléctrica en calor, utiliza el principio de inducción electromagnética – después de la energización, establece un campo magnético alterno alrededor de la bobina, y el mantenimiento continuo de este campo magnético consume energía eléctrica. Este tipo de consumo es potencia reactiva, que no realiza un trabajo real, pero es, sin embargo, una forma de carga indispensable en los sistemas eléctricos.

La característica eléctrica más destacada de una carga inductiva es que la corriente va a la zaga del voltaje, generando potencia reactiva inductiva y reduciendo el factor de potencia general del circuito. En pocas palabras, el voltaje alcanza su pico primero y la corriente se retrasa un poco antes de alcanzarlo, una característica común de las redes eléctricas industriales.

Su valor de prueba radica principalmente en simular condiciones de funcionamiento industriales. Mientras que las cargas resistivas ordinarias solo pueden probar condiciones ideales de estado estacionario, las cargas inductivas pueden simular el impacto inductivo del arranque del motor y el funcionamiento de equipos grandes, probar la adaptabilidad de las fuentes de alimentación a condiciones de potencia reactiva y bajo factor de potencia, y verificar la estabilidad operativa de los generadores y las redes eléctricas bajo cargas industriales complejas, ayudando a evitar fluctuaciones de voltaje y una baja eficiencia de suministro de energía después de la implementación real.

III. El compensador: Carga capacitiva pura – El "ajustador de fase" de los sistemas eléctricos

La carga capacitiva es la más singular de las tres. Los equipos eléctricos cotidianos rara vez exhiben características puramente capacitivas. Su función principal no es simplemente simular cargas, sino compensar las desviaciones de fase en la red eléctrica y equilibrar las condiciones de potencia – es la "herramienta de calibración" de las pruebas de potencia.

El principio central de una carga capacitiva es el almacenamiento de carga y liberación alterna. El capacitor en sí no consume potencia activa. Después de la energización, almacena carga rápidamente; durante los semiciclos alternos positivos y negativos de CA, libera la carga y devuelve corriente al circuito, completando un ciclo periódico de carga-descarga. Todo el proceso casi no implica pérdida de energía, produciendo solo potencia reactiva capacitiva.

En términos de características eléctricas, la carga capacitiva es exactamente lo opuesto a la carga inductiva, exhibiendo corriente que lidera el voltaje. Cancela eficazmente el retraso de corriente causado por las cargas inductivas, aumenta el factor de potencia del circuito y equilibra las diferencias de fase en la red.

En las pruebas reales, las cargas capacitivas se utilizan principalmente para pruebas de optimización de red y comprobaciones de condiciones de funcionamiento no estándar. Por un lado, pueden simular escenarios de carga capacitiva para probar la capacidad de adaptación de fase de fuentes de alimentación de precisión y reguladores de voltaje. Por otro lado, pueden combinarse con cargas inductivas para pruebas de compensación del factor de potencia, calibrando la precisión de la regulación de potencia reactiva de los grupos electrógenos y la aparamenta. Esto aborda problemas comunes en las redes industriales, como el bajo factor de potencia y las altas pérdidas de energía, asegurando un funcionamiento eficiente del sistema eléctrico.

IV. Cargas RLC combinadas: Reproduciendo escenarios de potencia complejos del mundo real

A partir de los principios de los tres tipos de carga individuales, queda claro que cada uno tiene sus limitaciones y que ningún tipo puede representar completamente el consumo de energía del mundo real. En la práctica, las cargas en fábricas, edificios y centros de datos son mezclas de elementos resistivos, inductivos y capacitivos. Es por esto que los bancos de carga de alta gama adoptan diseños RLC combinados.

La resistencia consume potencia activa, simulando la carga eléctrica base. El inductor simula cargas inductivas convencionales como motores industriales, replicando características de retraso. El condensador proporciona compensación de fase para corregir las desviaciones de la red. Al ajustar las proporciones de los tres elementos según sea necesario y trabajar en conjunto, pueden simular con precisión factores de potencia en todo el rango de 0 a 1, reproduciendo perfectamente entornos de potencia complejos en aplicaciones residenciales, industriales, de centros de datos y otras.

Dichos bancos de carga artificial combinados también son equipos esenciales para las pruebas de aceptación en fábrica de grupos electrógenos, la validación completa de sistemas UPS, la depuración de modificaciones de red y las inspecciones anuales de fuentes de alimentación de respaldo. Permiten realizar comprobaciones exhaustivas de parámetros clave como la capacidad de carga, la precisión de la regulación de voltaje, la resistencia al impacto y la adaptabilidad a la potencia reactiva, ayudando a identificar preventivamente posibles fallas antes de la operación real.
