Un generador puede arrancar con éxito durante una inspección de rutina, pero eso no significa necesariamente que pueda entregar su potencia nominal cuando ocurre una emergencia.Prueba de banco de carga de generadorverifica si un generador puede operar bajo una carga eléctrica controlada, mantener una salida estable y funcionar de manera confiable en condiciones exigentes.
Esta guía explica el procedimiento de prueba de banco de carga del generador, desde la preparación previa a la prueba y la aplicación de carga hasta el monitoreo del rendimiento y el informe final. También cubre los errores comunes de prueba y los factores clave a considerar al seleccionar un banco de carga adecuado para sistemas de energía de respaldo, instalaciones industriales y centros de datos.
La prueba de banco de carga de generador es un procedimiento que aplica una carga eléctrica controlada a un generador para evaluar su rendimiento operativo. Un banco de carga simula la demanda que el equipo eléctrico normalmente impondría al generador, lo que permite a los técnicos probar la fuente de energía sin depender completamente de la carga real de la instalación.
Durante la prueba, los técnicos pueden monitorear el voltaje de salida, la frecuencia, la corriente, la potencia activa y otros parámetros operativos. Dependiendo del equipo y de los objetivos de la prueba, también pueden evaluar la temperatura del motor, la presión del aceite, el consumo de combustible, las condiciones de escape y la respuesta del generador a los cambios de carga.
Para los generadores diésel de respaldo, la prueba de banco de carga es particularmente útil porque estas unidades pueden pasar largos periodos funcionando con cargas ligeras o permaneciendo inactivas. Una prueba controlada ayuda a identificar problemas de rendimiento que pueden no aparecer durante una inspección de arranque simple.
KEYPOWER proporciona soluciones de bancos de carga resistivos para pruebas de generadores. La configuración adecuada depende de la clasificación del generador, las características eléctricas, el entorno operativo y las condiciones de prueba requeridas.
La prueba de banco de carga ayuda a establecer si un generador puede funcionar bajo condiciones operativas definidas en lugar de simplemente confirmar que arranca. Sus principales beneficios incluyen los siguientes.
Para instalaciones críticas, incluidos hospitales, plantas industriales y centros de datos, esta información respalda la planificación del mantenimiento y ayuda a reducir el riesgo de fallas de energía inesperadas. KEYPOWER también analiza las pruebas de generadores en sus soluciones de energía para centros de datos, donde la confiabilidad de la energía de respaldo es especialmente importante.
La secuencia exacta de la prueba depende de las instrucciones del fabricante del generador, las normas aplicables, el diseño del banco de carga y los requisitos de puesta en marcha o mantenimiento. El siguiente procedimiento proporciona un marco general para las pruebas planificadas.
Antes de aplicar una carga, revise la placa de características del generador, la potencia nominal, el voltaje, la frecuencia, la configuración de fases y las condiciones operativas permitidas. Confirme si la prueba está destinada a verificar el rendimiento de respaldo, la operación continua, los requisitos de puesta en marcha o la condición de mantenimiento.
Inspeccione el generador, el banco de carga, los cables, los conectores, los dispositivos de protección y las disposiciones de puesta a tierra. Verifique los fluidos del motor, el sistema de refrigeración, el suministro de combustible y la batería de arranque de acuerdo con las instrucciones del fabricante.
Verifique que la capacidad nominal y la configuración eléctrica del banco de carga sean adecuadas para el generador. El lugar de la prueba también debe proporcionar ventilación adecuada, descarga de escape segura, flujo de aire de refrigeración suficiente y acceso controlado para el personal.
Antes de conectar el equipo, aísle los circuitos eléctricos pertinentes y siga los procedimientos aprobados de bloqueo/etiquetado (lockout/tagout) y seguridad eléctrica. Las conexiones y las operaciones de conmutación deben ser realizadas por personal calificado utilizando las instrucciones del fabricante del equipo.
Arrancar el generador de acuerdo con el procedimiento operativo del fabricante y permitir que alcance la condición operativa especificada. Antes de aplicar una carga significativa, registre el voltaje inicial, la frecuencia, la temperatura del motor, la presión del aceite y cualquier otra medición de referencia requerida.
Confirme que el generador funcione normalmente y que no haya alarmas activas, vibraciones anormales, condiciones de escape inusuales o fugas de fluidos. Si se detecta una condición anormal, investíguela antes de continuar.
Las mediciones de referencia proporcionan una referencia para evaluar los cambios durante los pasos de carga posteriores. También son útiles al comparar los resultados de las pruebas a lo largo del tiempo.
Una vez que se completen las comprobaciones iniciales, conecte el banco de carga utilizando el procedimiento de conexión eléctrica aprobado. Confirme la configuración del cableado, la secuencia de fases cuando corresponda, el voltaje nominal y los ajustes de protección antes de aplicar la carga.
Una secuencia de prueba ilustrativa común utiliza pasos de carga del 25%, 50%, 75% y 100% de la potencia activa nominal del generador. Estos porcentajes son ejemplos, no requisitos universales. La secuencia real, la duración en cada paso y la carga máxima de prueba deben seguir las instrucciones del fabricante del generador y el plan de prueba aprobado.
| Paso de carga ilustrativo | Verificaciones principales |
|---|---|
| 25% de carga | Respuesta inicial, voltaje, frecuencia y condiciones de funcionamiento anormales. |
| 50% de carga | Estabilidad de salida, equilibrio de corriente y condición de funcionamiento del motor. |
| 75% de carga | Comportamiento térmico, regulación de voltaje, estabilidad de frecuencia y rendimiento del sistema de combustible. |
| 100% de carga | Capacidad a carga nominal y cumplimiento de los límites de rendimiento especificados. |
En cada paso, permita que el generador se estabilice durante el período definido en el plan de prueba. Registre la carga real, el voltaje, la frecuencia, la corriente y los parámetros relevantes del motor antes de aumentar aún más la carga.
No aplique automáticamente una sobrecarga del 110%. Las pruebas de sobrecarga solo deben realizarse cuando el generador y el banco de carga estén explícitamente clasificados para la condición requerida y el procedimiento aplicable lo permita.

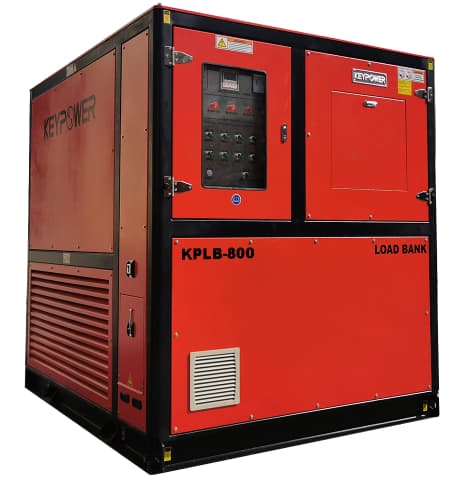

Para sistemas de mayor capacidad, seleccionar un banco de carga con potencias nominales y capacidades de control adecuadas es fundamental. Explore las opciones de bancos de carga de 800 kW de KEYPOWER para revisar un ejemplo del rango de capacidad disponible.
Una vez aplicado cada paso de carga, supervise la salida eléctrica y la condición de funcionamiento del motor durante todo el período de prueba requerido. El objetivo no es simplemente alcanzar la carga objetivo, sino verificar que el generador mantenga un rendimiento aceptable mientras opera a dicha carga.
Las mediciones importantes incluyen:
Los límites de aceptación deben provenir de las especificaciones del generador, la norma de prueba aplicable y los requisitos de puesta en marcha o mantenimiento. No existe una única desviación de voltaje o umbral de temperatura que sea adecuado para todos los modelos de generadores.
Después de completar la prueba planificada, reduzca la carga en la secuencia especificada por el procedimiento de prueba. Desconecte el banco de carga utilizando el método de conmutación aprobado y permita que el generador se enfríe o funcione sin carga cuando lo requiera el fabricante.
Siga el procedimiento de parada prescrito, aísle el equipo y verifique que todos los componentes sean seguros para inspeccionar. No desconecte cables ni abra gabinetes eléctricos mientras estén energizados.
Una vez que el sistema se haya apagado de forma segura, inspeccione las conexiones, los cables, las rutas de ventilación y el equipo en busca de signos de sobrecalentamiento o daños. Cualquier hallazgo anormal debe documentarse y abordarse antes de que el generador vuelva a entrar en servicio.
Un informe de prueba de banco de carga útil debe mostrar cómo se desempeñó el generador en cada nivel de carga y si los valores medidos cumplieron con los criterios de aceptación aplicables.
| Parámetro | Qué ayuda a evaluar |
|---|---|
| Voltaje | Regulación de voltaje y estabilidad de salida. |
| Frecuencia | Regulación de la velocidad del motor y respuesta a los cambios de carga. |
| Corriente y potencia | Demanda eléctrica real y carga de fase. |
| Temperatura y presión de aceite | Rendimiento de la refrigeración y la lubricación del motor. |
| Respuesta a la carga y tiempo de recuperación | Cómo responde el generador a la aplicación y retirada de carga. |
Si una medición queda fuera de su límite especificado, revise los datos registrados e investigue la causa antes de declarar que la prueba ha sido exitosa. Los problemas potenciales pueden involucrar al regulador de voltaje, al control de velocidad del motor, al sistema de refrigeración, al suministro de combustible, a las conexiones eléctricas o a la configuración de carga del generador.
Una prueba exitosa debe estar respaldada por mediciones documentadas y una comparación explícita con los criterios de aceptación aplicables. El simple hecho de alcanzar el 100 % de carga no establece, por sí solo, que todos los aspectos del rendimiento del generador sean satisfactorios.
El banco de carga correcto depende de la potencia nominal del generador, del tipo de carga eléctrica que se va a simular, de la duración de la prueba y de las condiciones del lugar.
KEYPOWER ofrece bancos de carga resistiva y soluciones de bancos de carga inductiva para diferentes requisitos de prueba. La selección final debe basarse en las condiciones de prueba requeridas y no solo en la potencia nominal.
Incluso cuando se dispone del equipo correcto, una mala planificación de las pruebas puede producir resultados poco confiables o crear riesgos de seguridad evitables.
Un procedimiento coherente, personal cualificado, equipos adecuados y un informe de prueba completo ayudan a que las pruebas de banco de carga de generadores sean más fiables y repetibles.
La frecuencia de las pruebas depende de las recomendaciones del fabricante del generador, las normativas aplicables, las condiciones de funcionamiento y el plan de mantenimiento de la instalación. Los sistemas de reserva críticos pueden tener programas específicos de inspección y pruebas. Siga los requisitos aplicables a la instalación en lugar de asumir que un solo intervalo sirve para todos los generadores.
Una secuencia ilustrativa común es el 25 %, el 50 %, el 75 % y el 100 % de la potencia activa nominal. Los incrementos de carga reales y los tiempos de mantenimiento dependen del objetivo de la prueba, las especificaciones del generador, las normas aplicables y el procedimiento aprobado.
No existe una duración de prueba universal. El tiempo requerido depende de la potencia nominal del generador, el propósito de la prueba, la carga de funcionamiento, los requisitos de estabilización térmica y los criterios de aceptación aplicables. Siga las instrucciones del fabricante y el plan de prueba aprobado.
Sí. Un banco de carga resistivo con la potencia nominal adecuada puede aplicar una carga eléctrica activa controlada a un generador diésel. Puede ayudar a verificar la potencia activa de salida y a evaluar el comportamiento de la tensión, la frecuencia y el motor bajo carga. Es posible que se requiera equipo adicional o un banco de carga combinado cuando también deba probarse el rendimiento de la potencia reactiva.
Un informe debe identificar el generador y el banco de carga, registrar las condiciones de la prueba y los incrementos de carga, documentar la tensión, la frecuencia, la corriente, la potencia, las lecturas relevantes del motor y cualquier alarma u observación anómala, y comparar los resultados con los criterios de aceptación aplicables. El informe también debe registrar el resultado final de la prueba y las acciones correctivas recomendadas.
Un procedimiento de prueba de banco de carga de generadores bien planificado ayuda a verificar la potencia de salida, evaluar la estabilidad de funcionamiento e identificar posibles problemas antes de que se requiera un generador para respaldar cargas críticas. Los resultados más fiables provienen de equipos adecuados, una aplicación de carga controlada, mediciones precisas y criterios de aceptación claramente definidos.
Para los fabricantes de generadores, equipos de mantenimiento, contratistas y operadores de instalaciones, seleccionar el banco de carga adecuado es una parte importante de este proceso. Explore KEYPOWER power equipment solutions o póngase en contacto con el equipo para analizar la capacidad del banco de carga, la configuración eléctrica y los requisitos de prueba para su aplicación.
